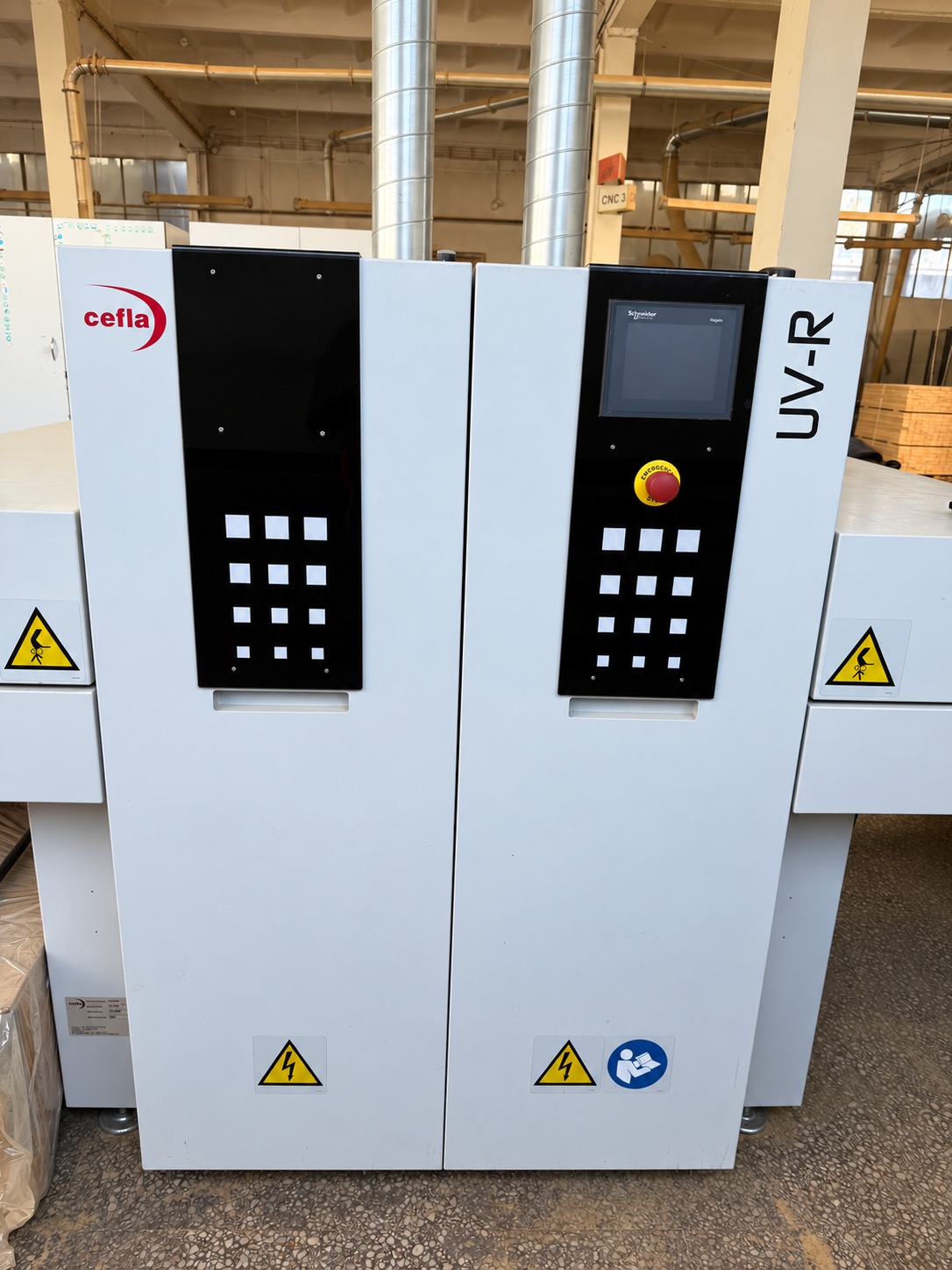

Linia do olejowania UV – panel sterowania tunelu Cefla UV-R

Valtorta PFN-SP + Cefla UV-R – linia do olejowania UV 1300 mm

Valtorta PFN-SP + Cefla UV-R – linia do olejowania UV 1300 mm
Producent: CEFLA (Italy), VALTORTA (Italy)

Valtorta PFN-SP + Cefla UV-R – linia do olejowania UV 1300 mm

Cena netto 22 000,00 €

Kompletna linia do olejowania UV i nakładania powłok o szerokości roboczej 1300 mm: nakładarka Valtorta PFN-SP, cztery szczotki rozcierające, tunel Cefla UV-R oraz podawanie i odbiór materiału. Sprawna, z częściami zapasowymi i myjnią do szczotek; możliwość uruchomienia w Rzeszowie.

Masz pytania o tę maszynę?
Odpowiemy najszybciej jak to będzie moliwe

Linia do olejowania UV 1300 mm – Valtorta PFN-SP i Cefla UV-R

Kompletna, używana linia do walcowego nakładania i rozcierania powłok na elementach drewnianych, z utwardzaniem UV. Zestaw obejmuje stół rolkowy podający, nakładarkę Valtorta PFN-SP, przenośnik taśmowy z czterema szczotkami, tunel Cefla UV-R oraz taśmociąg odbiorczy.

Szerokość robocza wynosi 1300 mm, a stosowana prędkość posuwu 19 m/min. Linia pracowała z powłoką UV; dobór innych środków wymaga sprawdzenia ich zgodności z aplikatorem i technologią utwardzania.

Każda szczotka ma osobną regulację prędkości na przekładni. Szczotki można demontować i zmieniać ich kąt natarcia. Producent modułu szczotkowego nie jest znany.

Stan i wyposażenie w zestawie

  • Linia sprawna, z możliwością uruchomienia i sprawdzenia przed zakupem.
  • Walec aplikujący i szczotki w dobrym stanie.
  • Nowy zapasowy walec gumowy o twardości 40 Shore; skala twardości nie została potwierdzona.
  • Jedna szczotka zapasowa oraz myjnia do szczotek.
  • Nowe zapasowe lampy UV; stosowane typy: galowa i rtęciowa.

Sprzedaż obejmuje cały komplet. Rok produkcji nieznany; linia została zakupiona w 2021 roku. Dokumentacja nie jest dostępna.

Lokalizacja: Polska. Możliwość załadunku, koszt do uzgodnienia.

Linia do olejowania UV – przygotowanie do próby pracy

Przed zakupem można uruchomić cały zestaw w Rzeszowie i obejrzeć działanie kolejnych sekcji: podawania, aplikatora walcowego, czterech szczotek, tunelu UV i odbioru.

Linia do olejowania UV jest oferowana jako komplet z wyposażeniem zapasowym opisanym powyżej. Dostępny jest załadunek za opłatą ustalaną indywidualnie. Podane 70 mm grubości i 3000 mm długości oznaczają wymiary dotychczas obrabiane, a nie potwierdzone granice konstrukcyjne.

Zobacz również pozostałe linie produkcyjne. Informacje o technologii tunelu można znaleźć na stronie producenta Cefla UV-R; nie zastępują one specyfikacji tego egzemplarza.

Parametry linii

  • Szerokość robocza: 1300 mm.
  • Stosowana prędkość posuwu: 19 m/min.
  • Największa grubość obrabiana przez właściciela: 70 mm.
  • Największa długość obrabiana przez właściciela: 3000 mm.
  • 70 mm i 3000 mm opisują dotychczas obrabiane elementy; konstrukcyjne maksima nie zostały potwierdzone.
  • Wymiary całej linii: 12150 × 2500 × 1800 mm (długość × szerokość × wysokość).
  • Liczba szczotek rozcierających: 4; osobna regulacja prędkości każdej szczotki, regulowany kąt natarcia i możliwość demontażu.
  • Stosowana powłoka: utwardzana UV.
  • Typy lamp UV: galowa i rtęciowa; nowe lampy zapasowe w zestawie.
  • Rok produkcji: nieznany. Rok zakupu: 2021.

Wymiary modułów (dł. × szer. × wys.)

  • Stół rolkowy podający: 1600 × 1400 × 920 mm.
  • Nakładarka walcowa: 2000 × 2400 × 1600 mm.
  • Przenośnik taśmowy ze szczotkami: 4000 × 2000 × 1800 mm.
  • Tunel UV: 2050 × 2400 × 1600 mm.
  • Taśmociąg odbiorczy: 2500 × 1700 × 920 mm.

Dane z tabliczek znamionowych

  • Nakładarka: Valtorta PFN-SP, numer 3744-V, zasilanie 380 V / 50 Hz.
  • Tunel: Cefla UV-R; oznaczenie „Machine Type S/N”: 321046001.
  • Cefla – zasilanie: 380 V / 50 Hz / 3 fazy + PE (TN-S).
  • Cefla – prąd przy pełnym obciążeniu: 60,84 A. Wartość dotyczy modułu Cefla, a nie całej linii.
  • Cefla – numer schematu elektrycznego: TLF46EC01 – REV.11.

Linia przeznaczona do wykańczania powierzchni elementów drewnianych powłokami nakładanymi walcowo, rozcieranymi szczotkami i utwardzanymi promieniowaniem UV. Może służyć do obróbki desek, elementów podłogowych oraz innych płaskich detali, po dopasowaniu powłoki i ustawień do materiału.

Połączenie nakładarki, czterech szczotek i tunelu UV umożliwia przeprowadzenie kolejnych etapów wykańczania w jednym ciągu technologicznym. Dla konkretnego materiału i środka zalecana jest próba na linii; powłoka musi być przeznaczona do utwardzania UV.

  1. Podawanie: element trafia na wejściowy stół rolkowy.
  2. Nakładanie: aplikator Valtorta PFN-SP nanosi powłokę metodą walcową.
  3. Rozcieranie: przenośnik taśmowy prowadzi materiał przez cztery szczotki. Prędkość każdej szczotki i kąt natarcia można dostosować do procesu.
  4. Utwardzanie: element przechodzi przez tunel Cefla UV-R z lampami UV, przy użyciu odpowiedniej powłoki.
  5. Odbiór: taśmociąg odbiorczy wyprowadza element poza strefę utwardzania.

Dobór prędkości i warunków utwardzania zależy od zastosowanej powłoki i obrabianego materiału.
