Linia do wzdłużnego rozkroju drewna WALTER TD 500 KBA – 2014
Zestaw technologiczny do podawania, ustawiania i wzdłużnego rozcinania klocków drewnianych. Obejmuje dwusekcyjny podajnik buforowy, podajnik wzdłużny z dwoma walcami obracającymi materiał, pilarkę WALTER TD 500 KBA oraz zintegrowany odbiór łańcuchowy. Maszyny znajdują się w Polsce, w rejonie Rzeszowa (Podkarpackie).
Przebieg procesu
- Magazynowanie materiału na podajniku buforowym o dwóch sekcjach: 12,5 m i 6,5 m (łącznie 19 m). Według właściciela pojemność bufora może wystarczyć na jedną lub dwie zmiany, zależnie od materiału i tempa pracy.
- Przekazanie materiału na podajnik wzdłużny z łańcuchem i zabierakami. Dwa walce umożliwiają obrócenie i ustawienie klocka przed cięciem.
- Wzdłużne cięcie w pilarce WALTER TD 500 KBA.
- Odbiór materiału przez zintegrowany z pilarką łańcuchowy zespół odbiorczy z czterema profilowanymi rolkami i niezależnym napędem.
Parametry techniczne – podajnik buforowy
- Dwie sekcje: 12 500 mm + 6 500 mm
- Rozstaw między łańcuchami: 650 mm
- Wysokość regulowana: 780–1050 mm
- Dwa napędy z reduktorami: po 0,75 kW
Parametry techniczne – podajnik wzdłużny
- Długość: 5000 mm; szerokość ze stopami: 800 mm; wysokość do łańcucha: 850 mm
- Transport łańcuchowy z zabierakami
- Dwa walce do obracania i pozycjonowania klocka
- Motoreduktor łańcucha: 1,5 kW; motoreduktor obracania: 0,55 kW
Parametry techniczne – WALTER TD 500 KBA
- Producent: WALTER, Polska
- Typ: TD 500 KBA; rok produkcji: 2014; numer fabryczny: 6
- Wymiary: 3600 × 1300 × 2000 mm
- Dwa silniki główne: 30 kW i 22 kW (razem 52 kW)
- Zespół odbiorczy: centralny łańcuch, cztery profilowane rolki, niezależny motoreduktor 2,2 kW
Napędy i informacje dodatkowe
Łączna moc zidentyfikowanych napędów całego opisanego zestawu wynosi 57,75 kW. Jest to suma mocy znamionowych silników, nie deklaracja poboru energii. Napędy podajników wyposażono w reduktory; przełożenia pozostają nieustalone z powodu nieczytelnych oznaczeń. Stan techniczny, pełna kompletność, maksymalne wymiary materiału, wydajność oraz ewentualne dalsze moduły linii wymagają potwierdzenia przed publikacją oferty.
WALTER TD 500 KBA – linia do wzdłużnego rozkroju drewna
Zestaw technologiczny do podawania, ustawiania i wzdłużnego rozcinania klocków drewnianych. Obejmuje dwusekcyjny podajnik buforowy o łącznej długości 19 m, podajnik wzdłużny z dwoma walcami obracającymi materiał, pilarkę WALTER TD 500 KBA z 2014 roku oraz zintegrowany odbiór łańcuchowy.
Podajnik buforowy gromadzi zapas drewna przed dalszą obróbką. Według właściciela jego pojemność może wystarczyć na jedną lub dwie zmiany, zależnie od materiału i tempa pracy.
Maszyny znajdują się w Polsce, w rejonie Rzeszowa, województwo podkarpackie.
Stan techniczny i pełna kompletność zestawu wymagają potwierdzenia przed zakupem.
Podajnik buforowy
- Dwie sekcje: 12 500 mm + 6 500 mm; łącznie 19 m
- Rozstaw między łańcuchami: 650 mm
- Wysokość regulowana: 780–1050 mm
- Dwa napędy z reduktorami: po 0,75 kW
Podajnik wzdłużny
- Długość: 5000 mm
- Szerokość ze stopami: 800 mm
- Wysokość do łańcucha: 850 mm
- Transport łańcuchowy z zabierakami
- Dwa walce do obracania i pozycjonowania klocka
- Motoreduktor łańcucha: 1,5 kW
- Motoreduktor obracania: 0,55 kW

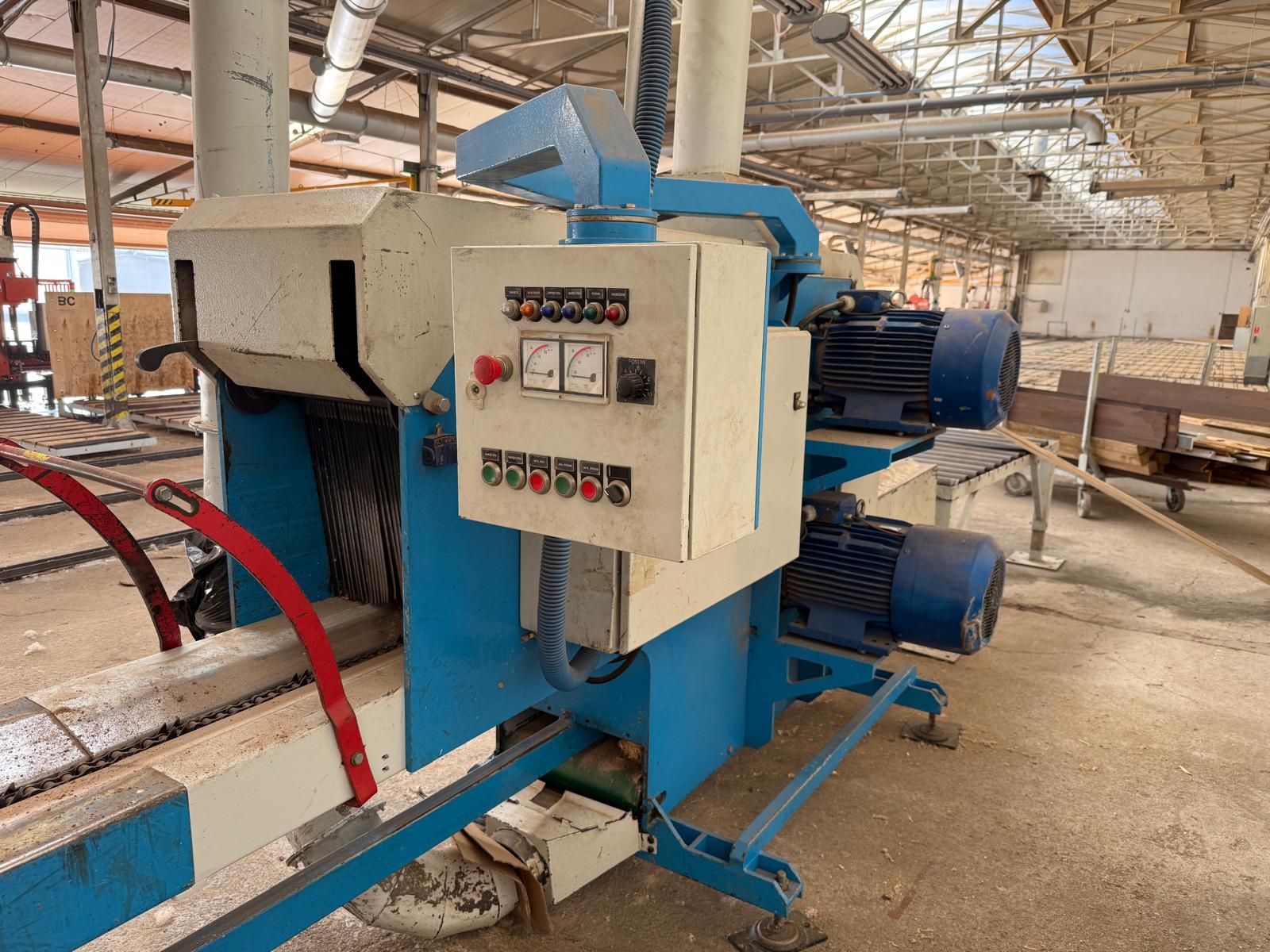

Pilarka WALTER TD 500 KBA
- Producent: WALTER, Polska
- Typ: TD 500 KBA
- Rok produkcji: 2014
- Numer fabryczny: 6
- Wymiary: 3600 × 1300 × 2000 mm
- Dwa silniki główne: 30 kW i 22 kW; łącznie 52 kW
- Zespół odbiorczy: centralny łańcuch, cztery profilowane rolki
- Niezależny motoreduktor odbioru: 2,2 kW
Łączna moc zidentyfikowanych napędów opisanego zestawu wynosi 57,75 kW. Jest to suma mocy znamionowych silników, nie deklaracja poboru energii. Przełożenia reduktorów pozostają nieustalone z powodu nieczytelnych oznaczeń.
Maksymalne wymiary obrabianego materiału, wydajność i ewentualne dalsze moduły linii wymagają potwierdzenia.
Wzdłużny rozkrój drewna w produkcji tartacznej
Linia WALTER TD 500 KBA służy do podawania, pozycjonowania i wzdłużnego rozcinania klocków drewnianych. Podajnik buforowy pozwala zgromadzić materiał przed podajnikiem wzdłużnym i pilarką.
Dwa walce podajnika wzdłużnego umożliwiają obrócenie oraz ustawienie klocka przed cięciem. Zintegrowany odbiór łańcuchowy służy do odprowadzania materiału ze strefy obróbki.
Przy doborze linii do produkcji należy sprawdzić dopuszczalne wymiary drewna, konfigurację pił oraz wymagany efekt cięcia dla konkretnego materiału.
Podawanie, ustawianie, cięcie i odbiór materiału
- Buforowanie: drewno gromadzone jest na podajniku buforowym złożonym z dwóch sekcji o długości 12,5 m i 6,5 m.
- Podawanie: materiał przekazywany jest na podajnik wzdłużny o długości 5 m, wyposażony w łańcuch z zabierakami.
- Pozycjonowanie: dwa walce umożliwiają obrócenie i ustawienie klocka przed cięciem.
- Rozkrój: pilarka WALTER TD 500 KBA wykonuje wzdłużne cięcie drewna.
- Odbiór: materiał odprowadzany jest przez zintegrowany z pilarką zespół łańcuchowy z czterema profilowanymi rolkami i niezależnym napędem 2,2 kW.
Ustawienia pracy powinny wynikać z instrukcji obsługi oraz konfiguracji oferowanego zestawu.
