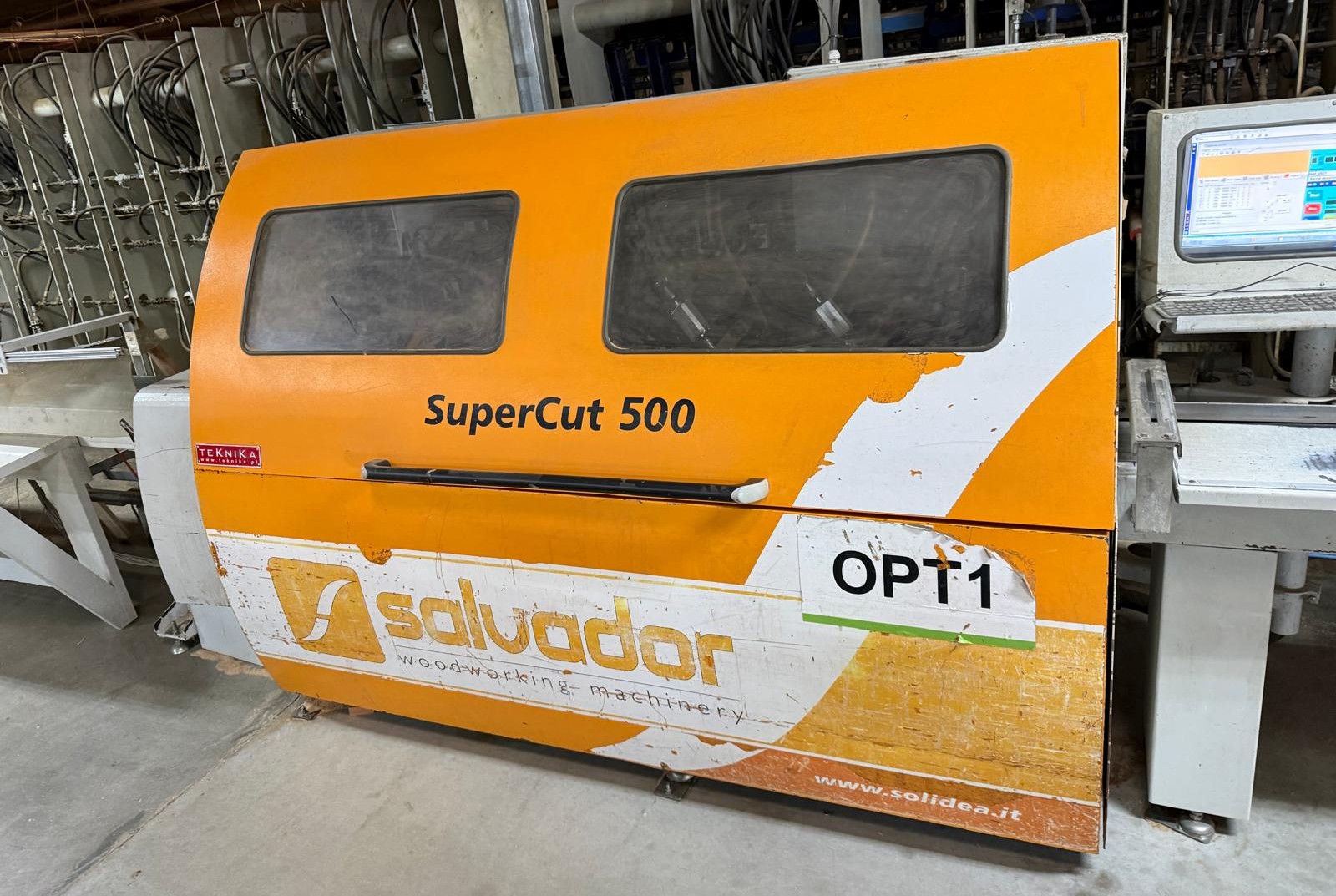

SALVADOR SuperCut 500 to przemysłowa automatyczna pilarka poprzeczna przeznaczona do szybkiego i precyzyjnego rozkroju oraz optymalizacji elementów drewnianych.
Maszyna wyposażona jest w komputerowy system sterowania umożliwiający programowanie długości cięcia oraz automatyczną realizację zadanych sekwencji produkcyjnych. Zintegrowany system transportowy odpowiada za podawanie, przemieszczanie i pozycjonowanie materiału przed wykonaniem cięcia.
Oferowany egzemplarz posiada kompletne stanowisko operatorskie z komputerem, monitorem, klawiaturą i panelem sterowania, a także system podawania oraz odbioru materiału.
SuperCut 500 może być wykorzystywany jako samodzielna optymalizerka lub jako element zautomatyzowanej linii technologicznej. Maszyna przeznaczona jest do seryjnej produkcji elementów drewnianych o zaprogramowanych długościach.
SALVADOR SUPERCUT 500
- producent: SALVADOR / Solidea
- model: SuperCut 500
- rok produkcji: 2010
- typ maszyny: automatyczna pilarka poprzeczna / optymalizerka do drewna
- średnica tarczy tnącej: 500 mm
- moc silnika piły: 5,5 kW
- zasilanie: 400 V
- układ zasilania: 3Ph + N
- częstotliwość: 50 Hz
- całkowita moc przyłączeniowa: 17 kW
- napięcie obwodu sterowania: 24 V DC / 5 A
- napięcie pomocnicze: 24 V AC / 4 A
- sterowanie: komputerowe
- system podawania materiału: automatyczny
- kraj produkcji: Włochy
System sterowania i transportu
- komputerowe programowanie długości cięcia
- automatyczne pozycjonowanie materiału
- automatyczna realizacja zaprogramowanych sekwencji cięcia
- zintegrowany system transportu materiału
- stół podawczy
- przenośnik odbiorczy
- komputerowe stanowisko operatorskie
- monitor, klawiatura i mysz
- panel sterowania z przyciskami START / STOP
- system bezpieczeństwa z wyłącznikiem EMERGENCY STOP
Instalacja elektryczna
- wykonawca instalacji: Elettro-Service Automazioni S.r.l.
- typ instalacji: 019/10
- numer seryjny instalacji: 001
- napięcie zasilania: 400 V
- układ zasilania: 3Ph + N
- częstotliwość: 50 Hz
- całkowita moc przyłączeniowa: 17 kW
- napięcie sterowania: 24 V DC
- dodatkowe napięcie pomocnicze: 24 V AC
Pozostałe wymagania
- zasilanie elektryczne: 400 V, 3Ph + N, 50 Hz
- całkowita moc przyłączeniowa: 17 kW
- wymagane sprężone powietrze: ok. 6 bar
- orientacyjne zapotrzebowanie na sprężone powietrze: ok. 0,3–0,4 m³/min
- wymagany system odciągu trocin i pyłu
- orientacyjna wydajność odciągu: ok. 2 000 m³/h
- wymagana prędkość powietrza w instalacji odciągowej: ok. 40–45 m/s
SALVADOR SuperCut 500 przeznaczony jest do:
- automatycznego poprzecznego cięcia elementów drewnianych,
- optymalizacji długości ciętych elementów,
- rozkroju materiału według zaprogramowanych długości,
- wycinania wad i optymalizacji wykorzystania materiału,
- przygotowania listew, lameli i kantówek,
- obróbki elementów z litego drewna,
- przygotowania komponentów do dalszych procesów technologicznych,
- produkcji komponentów dla przemysłu meblarskiego i stolarskiego,
- przygotowania elementów do strugania, klejenia i profilowania,
- seryjnej produkcji elementów o powtarzalnych, zaprogramowanych długościach.
- Zobacz również inne maszyny i urządzenia do obróbki drewna dostępne w naszej ofercie.
Proces pracy maszyny obejmuje:
- przygotowanie programu cięcia w komputerowym systemie sterowania,
- wprowadzenie wymaganych długości oraz parametrów produkcji,
- podanie materiału na stół wejściowy,
- automatyczne pobranie materiału przez system posuwu,
- transport materiału do strefy roboczej,
- automatyczne pozycjonowanie materiału według programu,
- wykonanie zaprogramowanego cięcia poprzecznego,
- automatyczne przesunięcie materiału do kolejnej pozycji,
- wykonanie kolejnych cięć zgodnie z programem produkcyjnym,
- transport pociętych elementów poza strefę cięcia,
- odbiór gotowych elementów na przenośniku odbiorczym,
- przekazanie elementów do kolejnego etapu procesu technologicznego.
