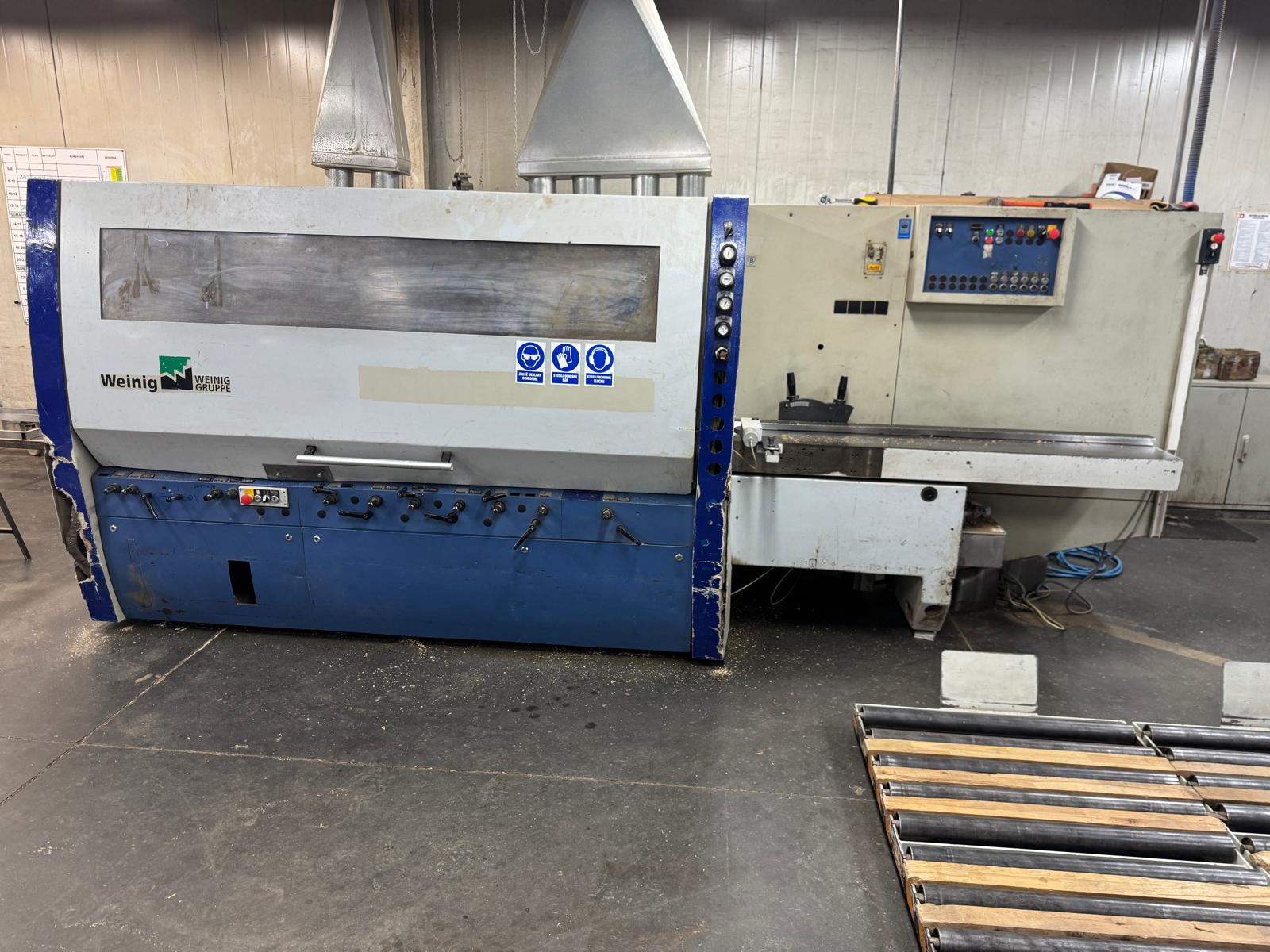

WEINIG UNIMAT 23 EL – przemysłowa strugarka czterostronna z 6 wrzecionami w układzie dół – prawa – lewa – prawa – góra – dół. Maszyna z 2008 roku, po remoncie w 2017 roku. Szerokość robocza do 230 mm, wysokość 8–120 mm, regulowany posuw 5–30 m/min. Przeznaczona do strugania, kalibrowania i profilowania wzdłużnego elementów drewnianych.
WEINIG UNIMAT 23 EL to profesjonalna przemysłowa strugarka czterostronna przeznaczona do precyzyjnej obróbki elementów z drewna litego. Maszyna umożliwia struganie czterostronne oraz profilowanie wzdłużne podczas jednego przejścia materiału przez maszynę. Takie przeznaczenie modelu potwierdza bezpośrednio dokumentacja WEINIG.
Oferowany egzemplarz został wyprodukowany w 2008 roku, a w 2017 roku przeszedł remont. Maszyna wyposażona jest w stół ryflowany, mechaniczny system posuwu, wielorolkowe prowadzenie i docisk materiału oraz zamkniętą osłonę strefy roboczej.
Konstrukcja Unimat 23 EL umożliwia stabilne prowadzenie elementów podczas obróbki oraz jednoczesne wykonywanie kilku operacji obróbczych. Maszyna nadaje się zarówno do strugania na wymiar, jak i wykonywania profili wzdłużnych.
System odciągowy poszczególnych agregatów umożliwia podłączenie maszyny do centralnej instalacji odpylania. Dokumentacja WEINIG przewiduje dla tej serii przyłącza odciągowe i określa całkowite zapotrzebowanie na powietrze jako sumę zapotrzebowania poszczególnych wrzecion.
Maszyna jest wyposażona w instalację pneumatyczną. Producent podaje ciśnienie nominalne 8 bar oraz zakres ciśnienia roboczego 6–10 bar.
WEINIG UNIMAT 23 EL przeznaczona jest do przemysłowej obróbki wzdłużnej elementów drewnianych i należy do kategorii maszyn i urządzeń do obróbki drewna.
Maszyna może być wykorzystywana do:
Sześciowrzecionowa konfiguracja pozwala na wykonanie kilku operacji obróbczych podczas jednego przejścia materiału przez maszynę.
Materiał podawany jest na stół wejściowy maszyny, gdzie zostaje odpowiednio ustawiony i przejęty przez mechaniczny system posuwu.
Następnie element przechodzi kolejno przez 6 wrzecion roboczych:
DÓŁ → PRAWA → LEWA → PRAWA → GÓRA → DÓŁ
1. Dolne wrzeciono
Wykonuje pierwszą obróbkę dolnej powierzchni elementu i przygotowuje powierzchnię bazową.
2. Prawe wrzeciono
Obrabia prawą powierzchnię boczną elementu.
3. Lewe wrzeciono
Wykonuje obróbkę lewej powierzchni bocznej.
4. Prawe wrzeciono
Wykonuje kolejną operację po prawej stronie elementu, zależnie od zastosowanego narzędzia i wymaganego profilu.
5. Górne wrzeciono
Obrabia górną powierzchnię materiału.
6. Dolne wrzeciono
Wykonuje końcową obróbkę dolnej powierzchni elementu.
Wielorolkowy system posuwu oraz elementy dociskowe zapewniają stabilne prowadzenie materiału przez kolejne strefy obróbcze.
Po przejściu przez wszystkie wrzeciona gotowy element opuszcza maszynę od strony wyjściowej.
