WEINIG GRECON HS 120 – linia do łączenia drewna na mikrowczep

WEINIG GRECON HS 120 – linia do łączenia drewna na mikrowczep
Producent: WEINIG (Germany)

WEINIG GRECON HS 120 – linia do łączenia drewna na mikrowczep

Cena netto 399 000,00 €

Linia GRECON DIMTER HS 120 LI (rok 2014, modernizowana w 2022 r. o automatyczny załadunek ABB) przeznaczona do przelotowego frezowania krótkich elementów drewnianych oraz ich łączenia na mikrowczep w ciągłe wstęgi o długości do ok. 6 100 mm.

  • Model GRECON DIMTER HS 120 LI
  • Typ urządzenia Linia finger jointing z robotem ABB
  • Rok produkcji 2014
  • Modernizacja 2022 (automatyczny załadunek ABB)

Masz pytania o tę maszynę?
Odpowiemy najszybciej jak to będzie moliwe

Specyfikacja linii do łączenia drewna na mikrowczep

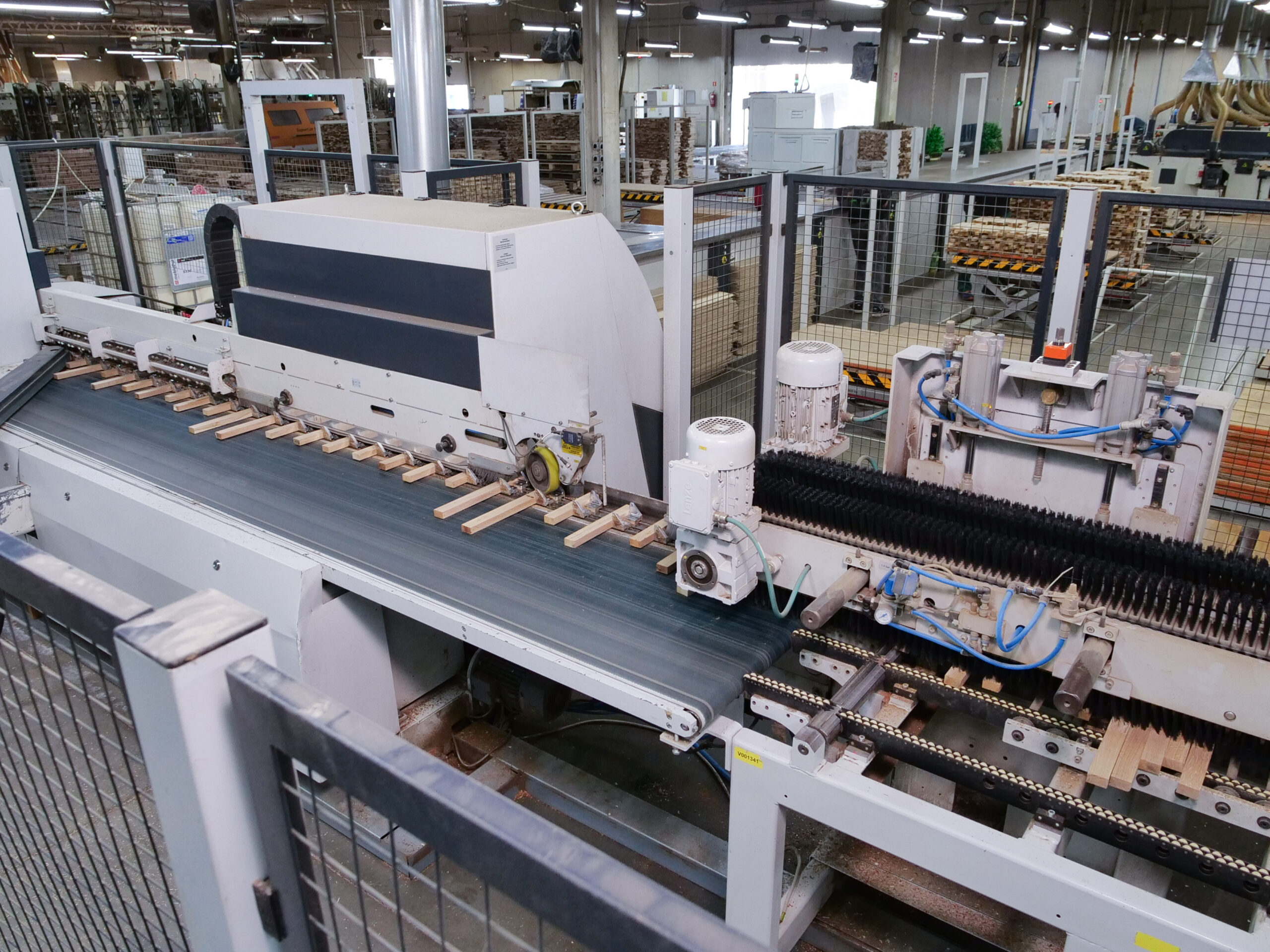

  • Czopiarka WEINIG GRECON HS 120 (rok 2014) z podajnikiem szczotkowym elementów drewnianych
  • Dwie przelotowe frezarki do wykonywania czopów
  • Automatyczna nakładarka kleju z funkcją kontroli jakości aplikacji (system GlueEye Vision)
  • Stacja wstępnego wczepiania elementów
  • Prasa do łączenia o długości prasowania ok. 6,1 m (6100 mm)
  • Zintegrowana linia z robotem ABB – automatyczny załadunek czopiarki
  • Automatyczne zasysanie kleju z mauzera 1000 l z mieszadłem

Zrobotyzowany załadunek:

  • Robot czteroosiowy ABB IRB 6640
  • Dwie cele paletowe umożliwiające pracę ciągłą
  • Maksymalna długość elementów podawanych przez robota: od 110 do 600 mm
  • Rok budowy stanowiska zrobotyzowanego: 2021

Transport i odbiór:

  • System transporterów rolkowych z obrotnicami do podawania fryzy do celi robota
  • Podnośnik nożycowy FAMAD DBNA-40T DUO przy prasie (regulacja automatyczna wysokości, stół 6,0 x 1,3 m)
  • Magazyn rolkowy do buforowania listew po zaczopowaniu – pola odkładcze 82 mb

Personel i ilość operatorów

  • Linia GRECON HS 120 z automatycznym załadunkiem ABB (2 cele paletowe, praca naprzemienna) wymaga obsługi 1 operatora.

Wymiary i zakres materiału:

  • Długość drewna na wejściu: 110 – 900 mm
  • Szerokość materiału max: 150 mm
  • Grubość materiału max: 50 mm
  • Długość odcinka prasowania: ok. 6100 mm
  • Ilość stacji frezujących: 2
  • Liczba podcinaków: 4

Napęd i moc:

  • Całkowita moc przyłącza: 75 kW
  • Waga maszyny: ok. 12 800 kg

Wymagane miejsce i instalacja:

  • Wymagana długość miejsca pracy: ok. 14 m
  • Wymagana szerokość: ok. 10 m

Lista mediów do przyłącza linii produkcyjnej:

  • Energia elektryczna 400 V / 3 fazy
  • Sprężone powietrze
  • Odciąg trocin i pyłu
  • Dostęp do internetu (systemy kontroli i diagnostyki)

Linia GRECON HS 120 przeznaczona jest do przelotowego frezowania krótkich elementów drewnianych oraz ich łączenia na mikrowczep w ciągłe wstęgi o długości do ok. 6 100 mm.

Stosowana w produkcji:

  • płyt meblowych
  • blatów
  • elementów konstrukcyjnych
  • listew i półfabrykatów z drewna litego
  1. Palety z wcześniej przesortowanymi elementami drewnianymi trafiają do celi załadunkowej.
  2. Robot ABB pobiera elementy z palet i podaje je na magazyn taśmowy linii GRECON HS 120.
  3. Linia w sposób przelotowy frezuje czopy męskie i żeńskie na elementach drewnianych
  4. Automatyczna nakładarka aplikuje klej (kontrola systemem GlueEye Vision).
  5. Stacja wstępnego wczepiania łączy elementy do zadanej długości.
  6. Piła poprzeczna odcina wstęgę na zadany wymiar i podaje ją do prasy.
  7. Prasa ściska element do momentu pełnego związania kleju.
  8. Gotowe wstęgi są odkładane na podnośnik nożycowy, kontrolowane jakościowo i transportowane do magazynu rolkowego.
